銘鼎機電為您講解貼片機的分類與特性！
發布時間：2019-12-02 點擊次數：1087
【摘要】：所有貼片機的基本原理是相同的,都是通過線路板進板、定位,元件吸取、辨認和貼裝等基本步驟來實現元器件的貼裝。隨著貼裝技能的開展,各個貼片機研發、出產廠家開發了各種各樣的貼片機來適應商場的需要。除了在前面提到的貼片機的3個不同開展階段以外,針對不同的商場、各種產品的不同特點、出產特性的要求不同,以及設備廠商設計的理念不同,貼片機能夠從速度和功能等幾個方面分不同的品種。 |

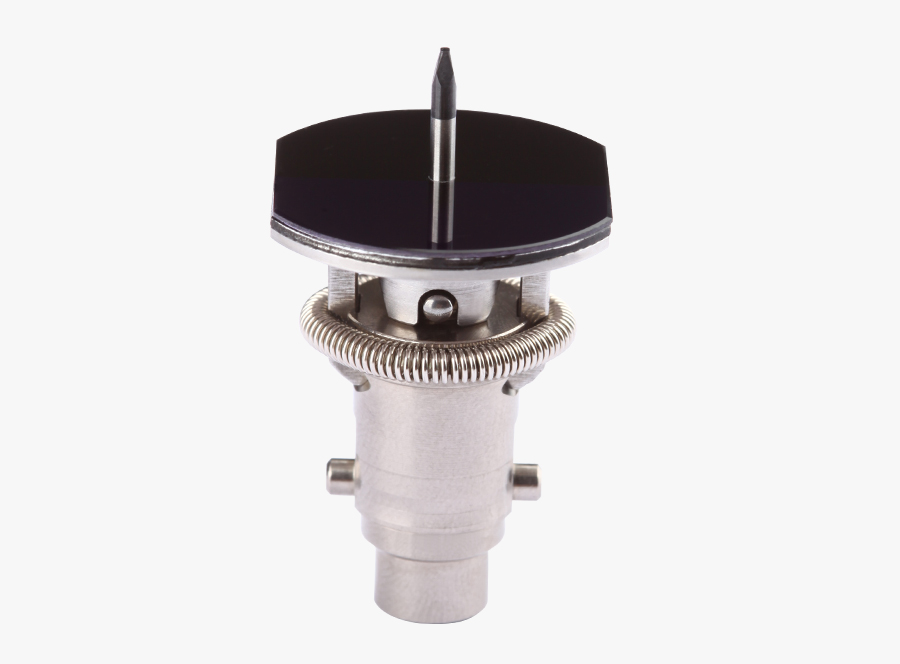

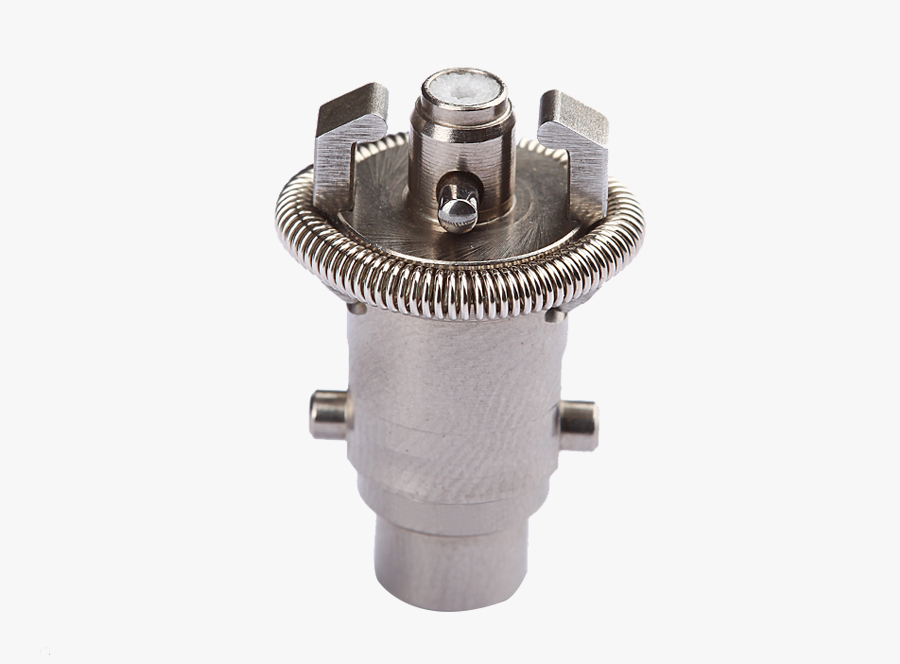

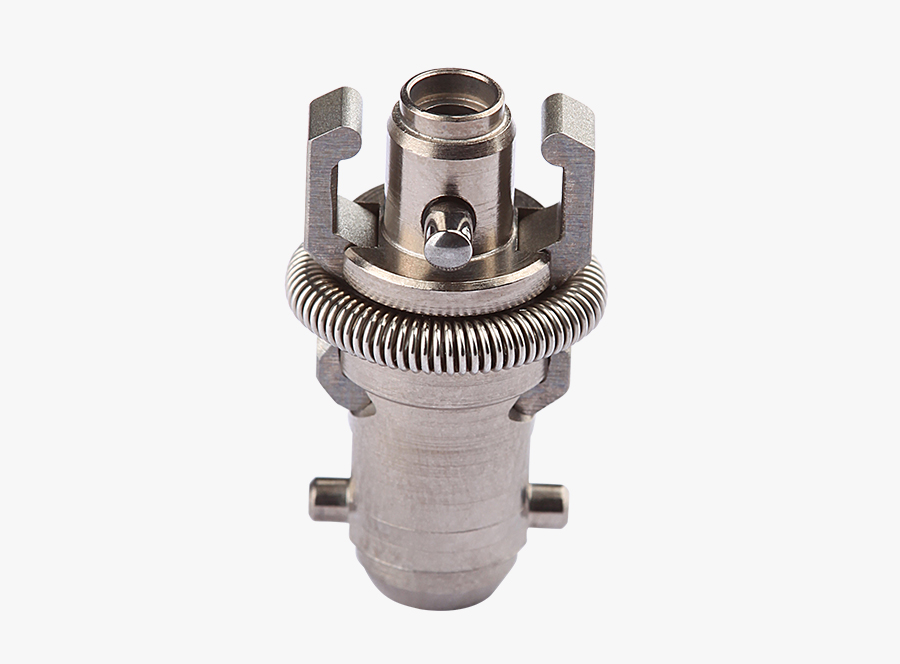

所有貼片機的基本原理是相同的,都是通過線路板進板、定位,元件吸取、辨認和貼裝等基本步驟來實現元器件的貼裝。隨著貼裝技能的開展,各個貼片機研發、出產廠家開發了各種各樣的貼片機來適應商場的需要。除了在前面提到的貼片機的3個不同開展階段以外,針對不同的商場、各種產品的不同特點、出產特性的要求不同,以及設備廠商設計的理念不同,貼片機能夠從速度和功能等幾個方面分不同的品種。
1.按速度分類
貼片機依照速度來分一般沒有特定的邊界,依照習慣,依據元件的貼裝速度一般能夠分為以下幾種：
(1)中低速貼片機
中低速貼片機的理論貼裝速度為30000片/h(片式元件)以下。中低速貼片機一般簡稱中速貼片機,也叫中檔貼片機(Mid-range Placement Machine)。中速貼片機大多采用拱架式結,相對來說結構較為簡略,貼裝的精度較差,占地面積較小,對環境的要求較低。一般在規劃和制作時會考慮本錢,力求滿意一般消費電子制作和一般工業、商用電子設備制作的需要,做到貼裝功能和成本并重。
由于以上等原因,中速貼片機在一些中小型電子出產加工企業、研制規劃中心和產品特點為多品種小批量的出產企業中廣泛運用。在外表貼裝技能開展早期,貼片速度在14000片/h以上的貼片機都能夠叫做高速貼片機,如CP2和TCMV800等機器。跟著外表貼裝技能和自動化技能的開展,貼片機的速度和精度也越來越高,對于高速貼片機的區分規范也提高了?，F(xiàn)在被人們普遍認為的中速貼片機的理論速度,例如,舉世儀器的Ad Vantis AC30,已能到達30000片/h還有一些貼片機主要作為貼裝大型元件、高精密度元件和異型元件,也能夠貼裝小型片狀元件。這種貼片機在功能上屬于多功能貼片機(Multi-Function Placement Machine),但由于它們的理論速度在300~-20000片/h之間,所以假如依照速度來分類也把它們歸為中速貼片機。
2.高速貼片機
高速貼片機的理論貼裝速度為30000-60000片/he高速貼片機主要用來貼裝小型片狀元件和小型集成元件,有的高速機也具備小型貼裝球狀矩陣元件(BGA)的功能。高速貼片機的結構較常選用的轉塔式結構也較多地選用復合式結構。
高速機在規劃時主要考慮貼裝速度和穩定性,在滿足微型片狀元件貼裝的精度下實現高速貼裝。高速貼片機在大型電子制作企業和一些專業原始設備制作企業中運用較多。
像中速貼片機,跟著科學技能的開展,高速貼片機的速度也越來越快,高速貼片機的速度也從14000片/h提高到接近60000片/h。貼片機的規劃也從主要考慮速度,發展到考慮高貼裝精度、高可靠性、多功能、易操作維護和能快速更換產品等方面。
3.超高速貼片機
超高速貼片機的理論貼裝速度高于60000片/h超高速貼片機也是在高速貼片機基礎上開展來的速度更高的貼片機,這些貼片機除了貼裝小型片狀元件和小型集成元件以外,有的相同也能貼裝球狀矩陣元件(BGA)。另外,有的超高速貼片機配有高精度多功能貼裝頭,成為一款既能高速貼裝小型元件也能貼裝大型高精度和異型元件的高速多功能貼片機。超高速貼片機的結構一般有復合式結構和大型平行式結構兩種。
較早時期的超高速機的代表是選用大型平行式結構的Assembleon FCM和具有雙作業平臺的Siemens HSs0。近年,各個主要貼片機的供應商都推出了各自的超高速貼片機,例如,凱揚貼片機。大型平行式超高速貼片機的貼裝速度與模組的數量有關,如某種大型平行式超高速貼片機能夠裝備20個模組,理論貼裝速度相對高能夠到達150000片/h。
本文出自昆山銘鼎機電設備有限公司，轉載請注明出處！更多銘鼎機電相關資訊請點擊：rl7k5.cn，24小時熱線電話：0512-36836115！
