SMT貼片機的類型和優缺點有哪些？
發布時間：2020-12-03 點擊次數：967
SMT貼片機是SMT生產中最重要的一道工藝，SMT貼片機與人工貼片相比，極大地提高了SMT貼裝效率。SMT貼片機類型總體可分為轉塔型貼片機和拱架型貼片機兩大類，轉塔型SMT貼片機和拱架型SMT貼片機優缺點。
轉塔型SMT貼片機的元件送料器放于一個單坐標移動的料車上，基板放于一個X/Y坐標系統移動的工作臺上，貼片頭安裝在一個轉塔上，工作時，料車將元件送料器移動到取料位置，貼片頭上的真空吸料嘴在取料位置取元件，經轉塔轉動到貼片位置，在轉動過程中經過對元件位置方向的調整，將元件貼放于基板上。

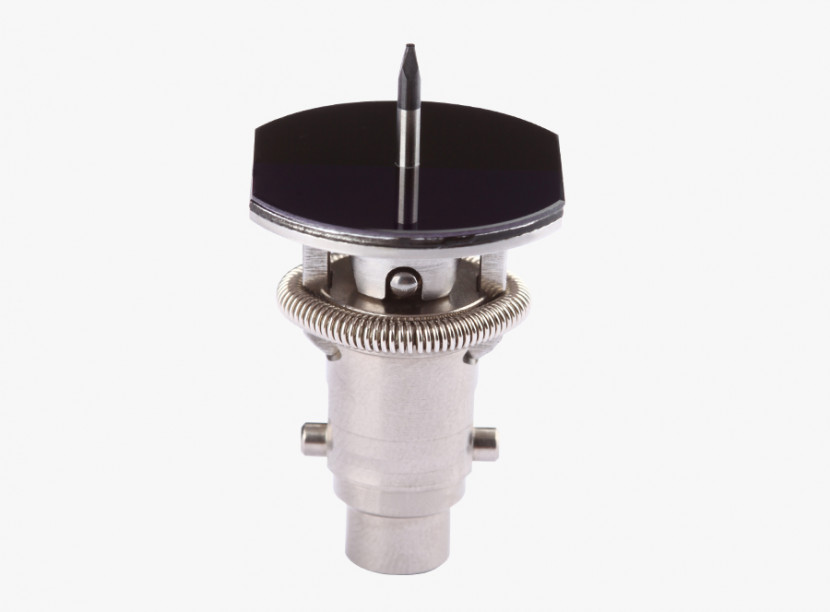

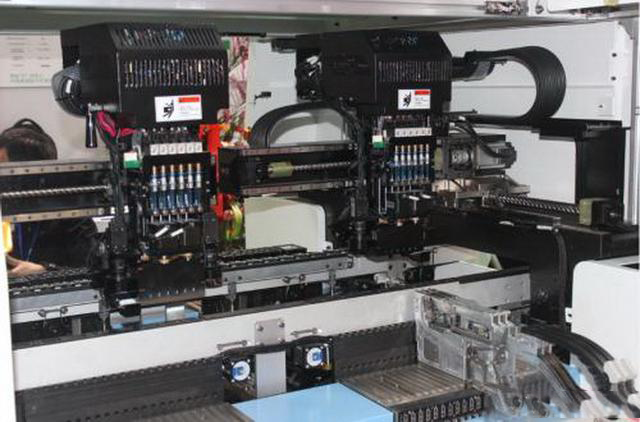

轉塔型SMT貼片機優點：一般轉塔上安裝有十幾個到二十幾個貼片頭，每個貼片頭上安裝2~4個真空吸嘴至5~6個真空吸嘴。由于轉塔的特點，將動作細化，選換吸嘴、送料器移動到位、取元件、元件識別、角度調整、工作臺移動、貼放元件等動作都可以在同一時間周期內完成，實現真正意義上的高速度。轉塔型SMT貼片機缺點：貼裝元件類型的限制，并且價格昂貴。 拱架型SMT貼片機的元件送料器、基板是固定的，貼片頭在送料器與基板之間來回移動，將元件從送料器取出，經過元件位置與方向的調整，然后貼放于基板上。由于貼片頭是安裝于拱架型的X/Y坐標移動橫梁上，因此得名。
拱架型SMT貼片機優點：系統結構檢點，可實現高精度，適用于各種大小、形狀的元件，甚至異形元件，送料器有帶狀、管狀、托盤形式，適用于中小批量生產，也可多臺貼片機組合用于大批量生產。拱架型SMT貼片機缺點：貼片頭來回移動的距離長，所以速度受到限制。
由于適應國內大部分的市場需求和國內貼片機目前的技術限制，在目前的情況下國內大部分的貼片機廠家是以生產拱架型SMT貼片機為主?，F(xiàn)在拱架型貼片機的飛速發展，有些拱架型SMT貼片機的貼裝速度也能達到轉塔型SMT貼片機貼裝速度的效果。
