SMT貼片是經由哪些設備進行生產出來的？其作用是什么？
發布時間：2021-03-11 點擊次數：645
SMT是表面組裝技術（表面貼裝技術），是目前電子組裝行業里最流行的一種技術和工藝。SMT貼片指的是在PCB基礎上進行加工的系列工藝流程的簡稱。那么SMT貼片是經由哪些設備進行生產出來的？其作用是什么？

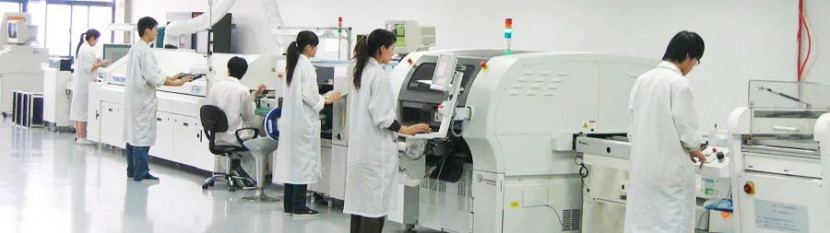

SMT生產線上需使用的設備:常用的設備有七種：上板機 、吸板機 、印刷機、高速貼片機 、接駁臺泛用貼片機 、回流焊、下板機、自動光學檢測儀、透視檢測儀，此外，要正常生產還必須配有空壓機給機器供氣。、

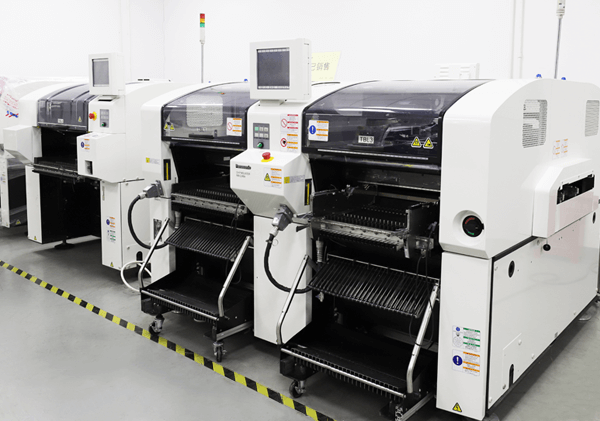

SMT生產線各設備的作用:1、上板機：PCB置于Rack內自動送板至吸板機。2、吸板機：自動吸取PCB放置于軌道上，傳輸?shù)接∷C(jī)。3、印刷機：將激光鋼鋼上之錫膏或者紅膠完整的印刷的PCB上。4、高速貼片機：利用設備編輯的程序?qū)⒃N裝于指定之零件位置上，可裝著SOP 28pin以下卷狀零件，其特點是裝著速度快。5、接駁臺：傳送PCB板的裝置。6、泛用貼片機：利用設備編輯的程序?qū)⒃N裝于指定之零件位置上，可貼裝SOP 28pin以上（含高速機所能貼裝的元件）卷狀、盤狀或管狀包裝元件。其特點是裝著精確度高、多元化、但裝著速度次于高速機。7、回流焊：將SMT錫膏或紅膠利用溫度設定適當之溫度曲線使錫膏與零件完成焊接動作。8、下板機：通過傳輸軌道，收板于magzine內。9、光學檢測儀：自動光學檢測，是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備。AOI是近幾年才興起的一種新型測試技術，但發展迅速，目前很多廠家都推出了AOI測試設備。當自動檢測時，機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來，供維修人員修整.10、X光機：主要用于檢測各類工業元器件、電子元件、電路內部。例如插座插頭橡膠內部線路連接，二極管內部焊接，BGA焊接等的檢測。X光機是可連接電腦進行圖像處理的X光機，此類工業檢測便攜式X光機為工廠家電維修領域提供了出色的解決方案。
我們銘鼎就是專注于SMT貼片配件及周邊設備批發分銷，眾多品牌可選，配件原廠進口、DEK等多個海外品牌貼片設備及相關配件，可提供原廠質檢報告；專為電子制造企業的SMT配件T加工環節提供DEK印刷機、松下貼片機配件等SMT設備租賃、零配件銷售、售后維護等；與上千家企業建立了穩定的合作關系，產品暢銷全國，深受業內眾多企業的認可；，產品來源正規，品類多達3000多種，尤其松下貼片機配件，方便客戶一站式購齊所需配件或設備；千萬RMB以上的配件庫存，能夠快速滿足客戶大批量采購需求；自主研發生產SMT輔助類工具，能批量生產各種SMT自動化設備非標零配件；，支持小批量訂單，一件也可發貨，全國配送，常規產品可當天下單，當天發貨；24小時客服在線，及時反饋客戶問題，免費提供相應的技術支持；經過原廠培訓的10年以上SMT經驗的工程師，可為用戶提供專業的SMT設備維修保養服務。
