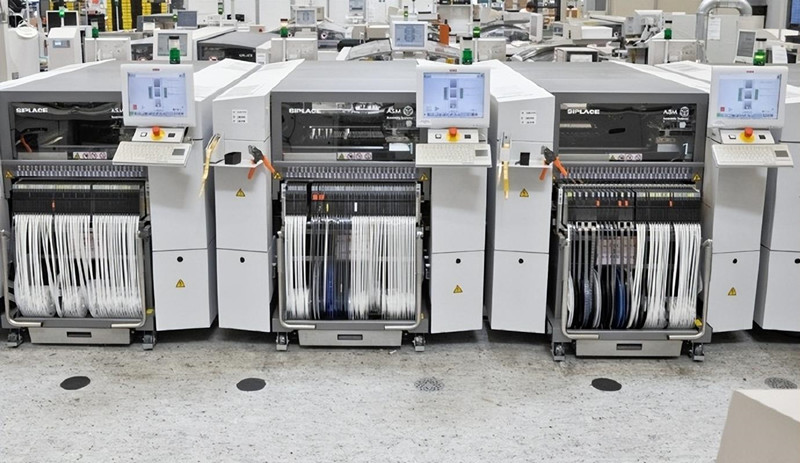

ASM/西門子貼片機的功能和操作步驟，你知道嗎？
發布時間：2023-03-03 點擊次數：811
貼片機作為SMT設備的關鍵設備之一，其高效的工作效率和穩定的性能給我們的生產帶來了很大的優勢。貼片機是SMT流水線的主要設備之一。幫助整理貼片機的日常操作，并為用戶提供正確的操作指南。規范使用者的操作程序和動作，確保機器設備的安全和正常運行，確保人員和設備的安全。同時可以避免事故的發生，延長設備的使用壽命，減少設備故障。
貼片機：1.1主電源開關：打開或關閉主機電源。1.2視覺監視器：顯示通過移動鏡頭獲得的圖像或組件和標記的標識。1.3操作監視器：顯示機器操作的VIOS軟件屏幕。如果操作過程中出現錯誤或問題，修正信息也會顯示在此屏幕上。1.4警告燈：以綠色、黃色和紅色指示貼片機的工作狀態。綠色：機器處于自動運行狀態；黃色：錯誤(無法返回原點、拾取錯誤、識別失敗等。)或發生聯鎖。紅色：機器處于緊急停止?fàn)顟B(tài)(按下機器或YPU停止按鈕時)。1.5急停按鈕：按下此按鈕立即觸發急停。2.磁頭組件：工作頭組件：在XY方向(或X方向)移動，從進給器拾取零件并將其安裝在PCB上。工作頭組件移動手柄：松開伺服控制后，可以用手向各個方向移動。該手柄通常在用手移動工作頭組件時使用。3.視覺系統(視覺系統)：移動攝像機：用于識別PCB上的標記或跟蹤位置或坐標。單視攝像頭：用于識別元件，主要是帶插針的QPF。背光單元：當用垂直視覺透鏡識別時，從后面照射元素。激光裝置：激光束可用于識別零件，主要是板材零件。多視攝像頭：可一次識別多個部位，加快識別速度。4.進料板：帶有裝載送料機、散裝送料機和管式送料機(多管式送料機)，可安裝在貼片機的前或后送料平臺上。5.軸配置：X軸:移動頭組件平行于PCB傳送方向。y軸:移動頭組件垂直于PCB傳送方向。軸：控制工作頭組件的高度。r:控制工作頭組件吸嘴軸的旋轉。w軸：調整傳送軌道的寬度。6.運輸軌道單元(輸送機單元)；6.1主塞(主塞)；6.2定位銷；6.3推入裝置(推入裝置)；6.4邊緣夾具；6.5俯臥撐板；6.6上推針；6.7入口塞子；7.噴嘴站：允許自動更換噴嘴。8.空氣供應裝置：包括空氣過濾器、氣壓調節按鈕和氣壓計。9.輸入和操作設備(數據輸入和操作設備)：9.1YPU(編程單元)編程單元；準備按鈕：解除異常停止，伺服系統工作。9.2鍵盤各鍵的功能：F1:用于獲取當前選項的幫助信息。F2:PCB用于生產轉型。F3:轉換編譯目標(組件信息、安裝信息等。)F4:轉換子窗口(形狀、標識和其他信息)。F5:用于跳轉數據地址。F6:用于輔助調節。F7:設置數據庫。F8:物理輪廓的可視化顯示。F9:根據位置。F10:坐標跟蹤；Tab:窗口之間的轉換:插入、刪除：改變輔助窗口的參數，光標移動和上下翻頁;空格鍵：在操作過程中暫停機器(按下釋放暫停)10。
注意：1)掌握每個組件的名稱，并與物理機進行比較，可以指出哪個組件的名稱和基本功能。2)請問當發生緊急情況時，應按哪個按鈕，警告燈的狀態以及操作顯示器的顯示情況
ACTIVE：使該面板上的其他按鈕有效。READY：解除緊急停機、使伺服呈啟動狀態RESET：停止運行、返回基板生產的準備狀態。START：棖據基板程序進行元件的貼裝。STOP：中斷機器運行。用sstart按鈕重新啟動機器。ERRORCLEAR：清除出錯時的報警蜂鳴和報警頁面。EMERGENCYSTOP：按此按鈕，機器呈緊急停機狀態，要解除時則向右旋轉。
